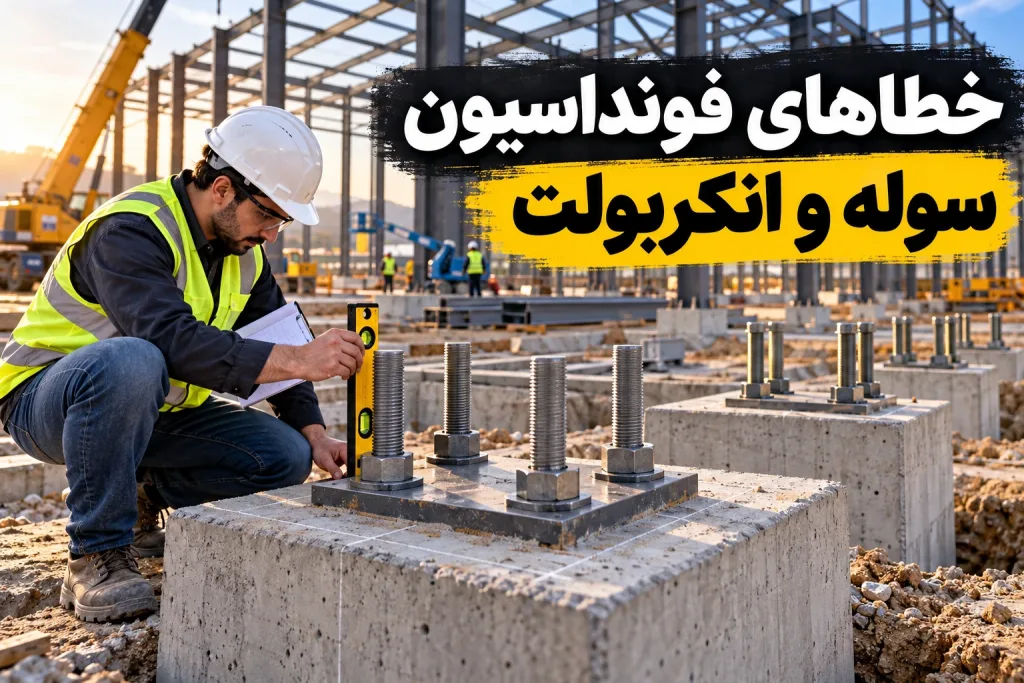

خطاهای فونداسیون سوله و انکربولت
خطاهای فونداسیون سوله و انکربولت؛ راهنمای جامع پیشگیری و روش‌های اصلاح کارگاهی
در پروژه‌های صنعتی، اسکلت فلزی با دقت بسیار بالا در کارخانه ساخته می‌شود؛ اما فونداسیون در شرایط محیطی کارگاه و توسط اکیپ‌های اجرایی مختلف بتن‌ریزی می‌گردد. بروز خطاهای فونداسیون سوله و انکربولت یکی از شایع‌ترین مشکلاتی است که در روز برپایی اسکلت باعث توقف عملیات نصب، معطلی جرثقیل و ایجاد هزینه‌های سنگین پیش‌بینی‌نشده می‌شود.
وقتی ستون‌های سنگین به محل پروژه می‌رسند و سوراخ‌های صفحه ستون روی پیچ‌ها نمی‌نشینند، پروژه با بحران روبه‌رو می‌شود. شناخت دقیق ریشه خطاهای فونداسیون سوله و انکربولت به مهندسان و کارفرمایان کمک می‌کند تا پیش از بتن‌ریزی از بروز انحرافات جلوگیری کنند و در صورت وجود اشتباه، مناسب‌ترین روش‌های اصلاحی را به کار گیرند.
رایج‌ترین خطاهای فونداسیون سوله و انکربولت در زمان قالب‌بندی و بتن‌ریزی
بسیاری از اشکالاتی که بعد از خشک شدن بتن دیده می‌شوند، ناشی از بی‌توجهی به جزئیات ساده در مرحله اجرایی هستند. مهم‌ترین موارد شامل بخش‌های زیر است:
استفاده از شابلون‌های غیراستاندارد
یکی از مهم‌ترین عوامل در ایجاد خطاهای فونداسیون سوله و انکربولت، استفاده از تخته‌های چوبی یا میلگردهای موقت به‌عنوان شابلون است. رطوبت بتن باعث تاب برداشتن تخته چوب می‌شود و سوراخ‌ها از آکس نقشه خارج می‌شوند. شابلون باید حتماً از جنس ورق فولادی ضخیم و با سوراخ‌کاری دقیق متناظر با صفحه ستون کارخانه ساخته شود.
مهار نکردن بولت‌ها در برابر ضربه لوله پمپ بتن
حین تخلیه سریع بتن، لوله پمپ دکل لرزش‌های شدیدی ایجاد می‌کند. اگر قفسه بولت‌ها به آرماتورهای اصلی پی مهار نشده باشد، در اثر ضربه می‌چرخد یا چند سانتی‌متر جابه‌جا می‌شود. این جابه‌جایی یکی از جبران‌ناپذیرترین خطاهای فونداسیون سوله و انکربولت است.
کج شدن و انحراف زاویه‌ای پیچ‌ها (شاقول نبودن)
گاهی فاصله نوک انکربولت‌ها درست به نظر می‌رسد، اما میله بولت درون بتن به‌صورت مورب و زاویه‌دار خشک شده است. در صفحات ستون ضخیم، این کجی مانع از پایین رفتن ورق بیس‌پلیت می‌شود و مهره‌ها به‌صورت تراز روی صفحه بسته نخواهند شد.
بیرون‌زدگی ناکافی یا بیش از حد رزوه
اگر ارتفاع رزوه بیرون‌آمده از بتن کم باشد، پس از قرارگیری صفحه ستون و واشرها، رزوه‌ای برای بستن مهره باقی نمی‌ماند. در حالت عکس، بیرون آمدن بیش از حد بولت باعث پایان یافتن طول دنده‌ها شده و مهره به صفحه ستون فشرده نمی‌شود.
خطاهای تراز نبودن کدهای ارتفاعی و آکس‌بندی فونداسیون
علاوه بر مشکلات بولت‌ها، بخش دیگری از خطاهای فونداسیون سوله و انکربولت به ابعاد کلی و ترازهای ارتفاعی پی مربوط است:
- اختلاف تراز پی ستون‌های روبه‌رو: اگر فونداسیون یک سمت سوله حتی چند سانتی‌متر پایین‌تر از سمت دیگر باشد، کل سقف شیب غیرعادی پیدا کرده و بادبندها و تیرهای رفتر تحت کشش یا فشار نامتقارن قرار می‌گیرند.
- گونیا نبودن سالن در آکس‌های طولی: در صورتی که فاصله ستون‌ها در ابتدا و انتهای سوله یکسان نباشد، قاب‌ها از حالت عمود خارج شده و نصب لاپه‌ها (پرلین‌ها) و پوشش ساندویچ‌پنل سقف با اعوجاج و درزهای باز همراه خواهد شد.
- اجرای ضعیف شناژهای رابط: وظیفه شناژ، یکپارچه‌سازی پایه‌ها در برابر نیروهای باد و زلزله است. قطع نامناسب آرماتور شناژ در محل پایه‌ستون، مقاومت سازه را در برابر جابه‌جایی جانبی به خطر می‌اندازد.
روش‌های فنی برای اصلاح خطاهای فونداسیون سوله و انکربولت
هنگامی که با خطای اجرایی مواجه می‌شویم، نباید بدون نظر مهندس محاسب دست به تخریب شتاب‌زده زد. بسته به میزان انحراف، راه‌حل‌های زیر قابل اجرا هستند:
اصلاح انحراف‌های کم (کمتر از پانزده میلی‌متر)
در انحراف‌های جزئی، می‌توان با ایجاد سوراخ‌های لوبیایی (بیضی‌شکل) در صفحه ستون با مشورت مهندس سازه، مشکل را برطرف کرد. پس از نشاندن ستون، از واشرهای ضخیم فولادی استفاده شده و واشرها به صفحه ستون جوش داده می‌شوند. همچنین هدایت ملایم بولت با اهرم و حرارت کنترل‌شده برای کجی‌های ناچیز کاربرد دارد.
اصلاح جابه‌جایی‌های متوسط (دو تا پنج سانتی‌متر)
اگر میزان جابه‌جایی بیشتر باشد، بولت‌های معیوب از سطح بتن بریده می‌شوند. سپس سوراخ‌های جدید با مته در محل آکس واقعی حفر شده، درون حفره‌ها با فشار باد تمیزکاری گردیده و انکربولت‌های جدید به کمک چسب‌های اپوکسی دو جزئی قوی (کاشت شیمیایی میلگرد) نصب می‌شوند. این فرآیند یکی از مطمئن‌ترین راهکارها برای درمان خطاهای فونداسیون سوله و انکربولت است.
استفاده از صفحه واسط (Shoe Plate)
در مواردی که گروه بولت‌ها چرخش پیدا کرده باشند، یک صفحه فولادی کمکی روی بولت‌های موجود بسته می‌شود و بولت‌ها یا ستون اصلی روی این صفحه واسط جوشکاری یا پیچ می‌شوند.
مقایسه روش‌های تراز بیس‌پلیت برای مهار خطاهای فونداسیون سوله و انکربولت
برای اینکه صفحه ستون روی بتن ناصاف به‌درستی تراز شود، روش‌های مختلفی در کارگاه به کار می‌رود:
| روش تراز کردن صفحه ستون | مزیت‌های اجرایی | معایب و ریسک‌های احتمالی | وضعیت کاربرد در مهندسی |
|---|---|---|---|
| استفاده از مهره تراز زیرین | سرعت عمل بالا و تنظیم میلی‌متری دقیق ستون‌های سنگین | در صورت پر نشدن زیر صفحه با گراوت، کل وزن روی پیچ‌ها می‌ماند | استانداردترین و محبوب‌ترین روش |
| استفاده از ورق‌های لقمه فلزی | مقاومت فشاری بسیار بالا و پایداری مناسب | نیاز به تنظیم دستی لایه‌ها و زمان‌بر بودن | سنتی اما مورد تایید |
| نشاندن مستقیم روی بتن خام | بدون هزینه مواد مصرفی | غیرممکن بودن تراز دقیق و خرد شدن بتن زیر لبه‌ها | کاملاً مردود و خطرناک |
نقش گراوت‌ریزی ضد انقباض در خنثی کردن خطاهای فونداسیون سوله و انکربولت
پس از تراز کردن ستون‌ها، فضای خالی بین صفحه ستون و بتن فونداسیون باید کاملاً پر شود. استفاده از ملات ماسه‌سیمان معمولی یک خطای بزرگ است؛ زیرا سیمان معمولی پس از خشک شدن افت حجم پیدا کرده و از زیر صفحه جدا می‌شود.
- استفاده از ملات گراوت بدون انقباض: این پودر آماده با آب مخلوط شده و پس از ریخته شدن، اندکی انبساط پیدا می‌کند تا تمام فضاهای خالی زیر صفحه را به‌صورت کامل پر کند.
- ریختن روان از یک جهت: برای جلوگیری از ایجاد حباب و حبس شدن هوا، گراوت را تنها از یک سمت صفحه می‌ریزند تا ملات از سمت دیگر بالا بیاید و زیرسازی کاملاً توپر شود. این کار اثرات منفی ناشی از ناترازی‌های قبلی را به حداقل می‌رساند.
پرسش‌های متداول (FAQ)
بهترین روش برای جلوگیری از خطاهای فونداسیون سوله و انکربولت چیست؟
بهترین راهکار، تهیه شابلون‌های فولادی توسط کارخانه سازنده اسکلت، مهار کامل قفسه بولت‌ها به میلگردهای فونداسیون پیش از بتن‌ریزی و حضور کارشناس نقشه‌بردار با دوربین دقیق در حین و بعد از بتن‌ریزی است.
آیا کاشت شیمیایی انکربولت برای ستون‌های اصلی سوله مجاز است؟
بله؛ در صورتی که عمق سوراخ‌کاری و مشخصات رزین اپوکسی بر اساس بارهای کششی و برشی توسط مهندس محاسب تایید شود و استانداردهای تمیزکاری سوراخ رعایت گردد، مقاومت کششی آن کاملاً پاسخگوی بارهای وارده خواهد بود.
فاصله استاندارد زیر صفحه ستون تا بتن فونداسیون چقدر باید باشد؟
این فاصله که محل قرارگیری ملات گراوت است، معمولاً بین سه تا پنج سانتی‌متر در نظر گرفته می‌شود تا عملیات ترازسازی و تزریق روان ملات به آسانی انجام گیرد.
جمع‌بندی: نظارت مهندسی برای حذف خطاهای فونداسیون سوله و انکربولت
پایداری و طول عمر سازه‌های صنعتی از فونداسیون آغاز می‌شود. نادیده گرفتن خطاهای فونداسیون سوله و انکربولت می‌تواند ایمنی کل سوله را در برابر تندبادها و بارهای زلزله به خطر اندازد و فرآیند نصب را هفته‌ها به تعویق بیندازد.
مجموعه مهندسی سبلان سوله برای جلوگیری از وقوع چنین خسارت‌هایی، هم‌زمان با ساخت اسکلت در کارخانه، نقشه‌های دقیق فونداسیون، جزئیات شابلون‌گذاری و راهنمایی‌های فنی لازم را در اختیار کارفرما قرار می‌دهد تا اسکلت سوله در کمترین زمان ممکن و با دقت میلی‌متری بر روی پایه‌ها استقرار یابد.
- دستورالعمل طراحی صفحات ستون و انکربولت‌ها: AISC Design Guide 1: Base Plate and Anchor Rod Design (مرجع معتبر بین‌المللی ضوابط پایه‌ستون‌ها و بولت‌های مهار)
- راهنمای استاندارد گروات‌ریزی زیر صفحات صنعتی: ACI 351.1R: Grouting between Foundations and Bases (استاندارد انجمن بتن آمریکا برای اجرای اتصالات بدون انقباض)
