مراحل آماده سازی ورق برای ساخت سوله؛ از برش تا مونتاژ (راهنمای کامل تولید سازه‌های فلزی)
در ساخت سوله، کیفیت نهایی سازه به‌شدت وابسته به دقت در آماده‌سازی ورق‌های فولادی است. هر خطا در برش، خم‌کاری، سوراخ‌کاری یا مونتاژ می‌تواند عملکرد سازه را در برابر بارهای مختلف مختل کند. به همین دلیل شناخت مراحل تولید از ورق خام تا قطعه آماده مونتاژ اهمیت بسیار زیادی دارد.
در این مقاله، فرآیند آماده‌سازی ورق برای ساخت سوله را قدم‌به‌قدم بررسی می‌کنیم.
۱. انتخاب و آماده‌سازی اولیه ورق فولادی
پیش از شروع مراحل، ورق‌های موردنیاز بر اساس نوع سوله، دهانه، ارتفاع و بارگذاری انتخاب می‌شوند.
نکات مهم در این مرحله:
- نوع ورق (ST37 یا ST52)
- ضخامت مورد نیاز
- ابعاد ورق
- کنترل کیفیت اولیه (یک‌دست بودن سطح، نبود ترک، زنگ‌زدگی شدید یا خمیدگی)
در کارگاه‌های استاندارد، پیش از شروع عملیات تولید، ورق‌ها توسط تیم کنترل کیفیت بررسی و تائید می‌شوند.
۲. برش ورق؛ اولین مرحله کلیدی
برش ورق اولین و مهم‌ترین مرحله در تولید قطعات سوله است. دقت در برش کیفیت قطعه و میزان پرت ورق را تعیین می‌کند. روش‌های رایج برش:
۲.۱ برش هواگاز (Oxy-Fuel Cutting)
مناسب برای ورق‌های ضخیم‌تر
مزایا: هزینه پایین، سرعت خوب
معایب: دقت کمتر نسبت به پلاسما و لیزر

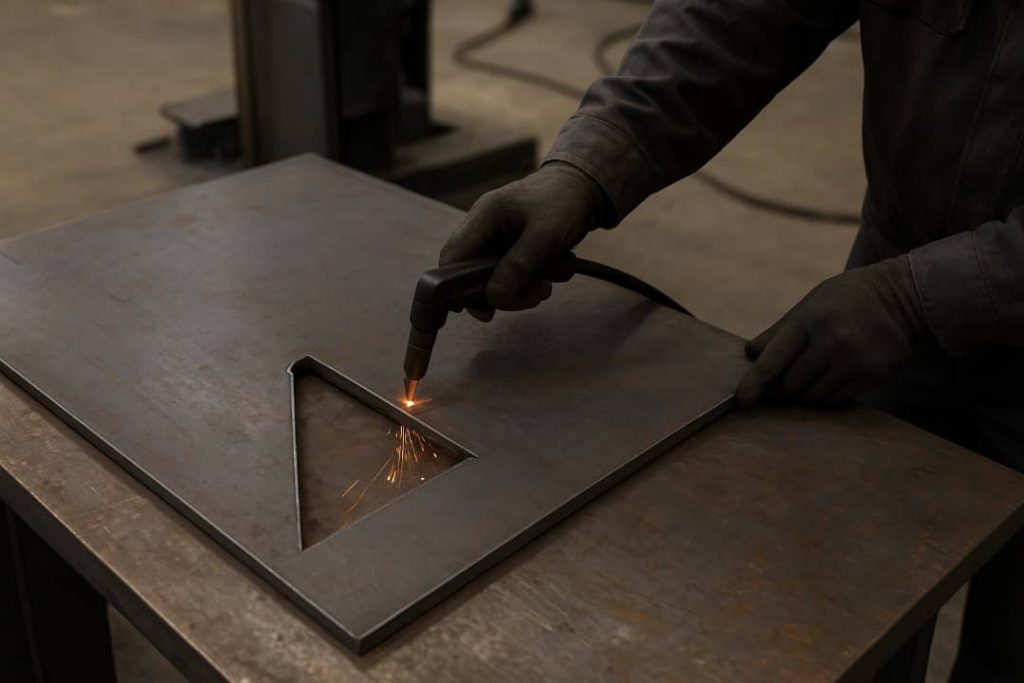

۲.۲ برش پلاسما (Plasma Cutting)
مناسب برای سوله‌های صنعتی و قطعات حساس
مزایا: دقت بالا، لبه صاف
معایب: هزینه بالاتر نسبت به هواگاز
۲.۳ برش لیزر (Laser Cutting)
کاربرد برای قطعات دقیق و حساس
مزایا: بهترین کیفیت و دقت
معایب: مناسب ورق‌های با ضخامت کمتر
۲.۴ قیچی گیوتین
مناسب برای برش‌های مستقیم و تمیز
مزایا: کیفیت عالی برای برش مستقیم
معایب: محدودیت در اشکال پیچیده
پس از برش، قطعات علامت‌گذاری می‌شوند تا در مراحل بعدی اشتباهی رخ ندهد.
۳. نورد و خم‌کاری ورق
برای ساخت ستون‌ها، تیرها (I-Beam)، قوس‌ها و فریم‌های خاص، ورق‌ها باید خم یا نورد شوند.
۳.۱ نورد ورق (Plate Rolling)
تبدیل ورق به مقاطع قوسی مثل ستون قوس‌دار
استفاده در سوله‌های قوسی، سوله سبک، سازه گلخانه‌ای
۳.۲ خم‌کاری (Press Brake)
- ساخت جان ستون
- ایجاد زاویه دقیق
- شکل‌دهی به سخت‌کننده‌ها (Stiffeners)
دقت در نورد و خم‌کاری باعث قرارگیری صحیح قطعات در مرحله مونتاژ می‌شود.
۴. سوراخ‌کاری و پانچ ورق
در این مرحله، محل پیچ‌ها، پلیت‌ها، بیس‌پلیت‌ها و اتصالات آماده می‌شود.
روش‌های سوراخ‌کاری:
- دریل‌کاری ستونی
- پانچ CNC
- سوراخ‌کاری رادیال
سوراخ‌ها باید کاملاً دقیق باشند؛ کوچک‌ترین خطا می‌تواند نصب در محل پروژه را با مشکل مواجه کند.
۵. سنگ‌زنی و تمیزکاری سطح
پس از برش و سوراخ‌کاری، سطح قطعات باید صاف و آماده جوشکاری شود.
عملیات رایج:
- سنگ‌زنی لبه‌ها
- حذف پلیسه و زائده‌ها
- تمیزکاری چربی و آلودگی‌ها
- کنترل لبه‌ها برای نبود خوردگی یا انحراف
این مرحله برای کیفیت نهایی جوش و زیبایی ظاهری قطعه اهمیت حیاتی دارد.
۶. مونتاژ اولیه (Tack Welding)
در این مرحله قطعات در محل مونتاژ چیده می‌شوند و به‌صورت موقت با جوش‌های نقطه‌ای به هم متصل می‌گردند.
مهم‌ترین نکات مونتاژ:
- چیدمان صحیح طبق نقشه
- کنترل زاویه‌ها و اندازه‌ها
- استفاده از شابلون‌های دقیق
- انجام تست اولیه ابعادی
این مرحله شبیه «پیش‌اسمبل» است.
۷. جوشکاری کامل قطعات
پس از تایید مونتاژ اولیه، قطعات به‌صورت کامل جوشکاری می‌شوند.
روش‌های جوشکاری:
- جوشکاری MIG/MAG
- جوشکاری زیرپودری (SAW) – مخصوص تیر سوله
- جوشکاری قوس دستی (SMAW)
کنترل کیفیت جوش:
- تست چشمی (VT)
- تست التراسونیک (UT)
- تست رادیوگرافی (RT) برای پروژه‌های حساس
پس از جوشکاری نهایی، قطعه آماده نصب پلیت‌ها، بادبندها و تقویت‌کننده‌ها می‌شود.
۸. صافکاری و رفع تابیدگی
گاهی به‌دلیل حرارت جوش، قطعات تاب برمی‌دارند.
در این مرحله با دستگاه‌های هیدرولیک یا روش‌های حرارتی صافکاری انجام می‌شود.
۹. رنگ‌آمیزی و پوشش‌دهی نهایی
برای جلوگیری از زنگ‌زدگی، قطعات باید قبل از خروج از کارخانه رنگ‌آمیزی شوند.
پوشش‌های رایج:
- ضدزنگ اپوکسی
- رنگ صنعتی
- گالوانیزه گرم (برای مناطق مرطوب یا سوله مرغداری)
۱۰. مونتاژ نهایی و آماده‌سازی برای ارسال
در این مرحله تمام قطعات کامل می‌شوند:
- نصب بیس‌پلیت
- اتصال سخت‌کننده‌ها
- کنترل ابعاد نهایی
- شماره‌گذاری قطعات
- بسته‌بندی و آماده‌سازی برای انتقال به پروژه
در نهایت قطعات آماده ارسال به محل نصب سوله هستند.
جمع‌بندی
مراحل آماده سازی ورق برای ساخت سوله؛ از برش تا مونتاژ مجموعه‌ای از مراحل دقیق و تخصصی است که هر کدام نقش مهمی در استحکام و دوام سازه دارند. از انتخاب ورق گرفته تا برش، خم‌کاری، مونتاژ و رنگ نهایی، تمامی این مراحل باید تحت نظارت تیم متخصص و با تجهیزات استاندارد انجام شوند تا سازه نهایی ایمن، بادوام و مطابق با استانداردهای مهندسی باشد.
